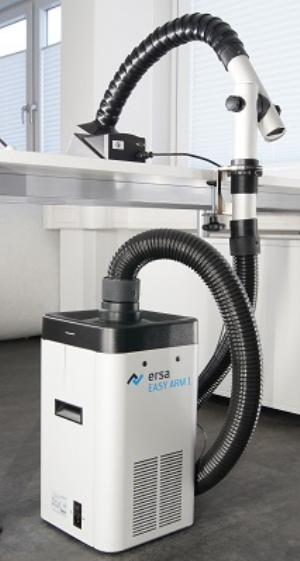

Lötrauchabsaugung EASY ARM 1 - Messemuster:
- Effiziente 3-stufige Partikel- und Gasfilterung mit einer Filterwirkung von 99,95%
- Extrem leiser Betrieb
- Absaugleistung für jeden Arm individuell einstellbar
- Absaugleistung von 110 m³/h pro Absaugarm
- Optische und akustische Anzeige zum Filterwechsel
- Schneller und einfacher Filterwechsel
- Baugleiche Filter für EASY ARM 1 und EASY ARM 2
- Schnittstelle zum Anschluss von i-CON Lötstationen
- Geringer Platzbedarf
- Flexibles System aus Absaugarmen und Düsen ermöglicht die individuelle Gestaltung der Arbeitsplätze
| Menge | Bezeichnung | Art.-Nr. |
| 1 | Filtereinheit incl. Vor- und Hauptfilter | 0CA10-001 |
| 1 | Absaugarm mit Gelenk - 600 mm | 0CA10-4004 |
| 1 | Absaugdüse rechteckig, 155 x 90 mm | 0CA10-5003 |
| 1 | Standby-Schalter | 3CA10-2004 |
Datenblatt ERSA EASY ARM 1 - EA1OMG600 |
|
| Filtereinheit | |
| Artikelnummer | 0CA10-001 |
| Filter | HEPA-Aktivkohle |
| Nennspannung | 100-240 V |
| Nennleistung | 80 W |
| Volumenstrom/ Vakuum |
130 m³ /h max. 1.800 Pa |
| Länge | 490 mm |
| Breite | 255 mm |
| Höhe | 470 mm |
| Geräuschpegel | max. 50 dB (A) |
| ROHS | RoHS-konform |
| EAN | 4003008095333 |
| Schnittstelle | i-CON Lötstationen oder Schalter |
| Absaugarm | |
| Type | Omniflex |
| Länge | 600 mm |
| Durchmesser | 60 mm |
| Montage | Tischmontage mit Gelenk |
| Absaugdüse | |
| Form | Rechteckig |
| Abmessung | 155 x 90 mm |
| Verwendung | Omniflex- oder Higflex-Arme |
| Schalter | |
| Anschluss | RJ11 |
| Funktion | Schalter NO |
| Abmessung (LxBxH) | 80 x 68 x 25 mm |
Dem Anwender stehen sowohl ein Gerät mit einem Absaugarm – die EASY ARM 1 – als auch ein Gerät mit zwei anschließbaren Absaugarmen – die EASY ARM 2 – zur Verfügung. Die individuelle Montage der Systeme erfolgt mit einem Tischhalter. Per Knopfdruck wird die Absaugleistung am System für jeden Absaugarm individuell eingestellt. Für beide Geräte kommen baugleiche Vor- und Hauptfilter zum Einsatz. Optische und akustische Signale weisen auf einen nötigen Filterwechsel hin. Ein klar strukturiertes Programm von Absaugarmen und -düsen bietet für alle Anwendungsbereiche eine passende Absauglösung.
0CA10-4002Absaugarm Highflex
mit Gerätekupplung
0CA10-4002-VAAbsaugarm Highflex
mit Gerätekupplung
0CA10-4003Absaugarm Omniflex
mit Gerätekupplung
0CA10-4001Absaugarm Highflex
mit Gelenk und Tischklammer
0CA10-4004
Absaugarm Omniflex
mit Gelenk un Tischklammer
290763
Absaugarm Highflex
mit Gelenk und Tischdurchführung
291405
Absaugarm Omniflex
mit Gelenk und Tischdurchführung
0CA10-5005ERSA Absaugdüse rund
0CA10-5002Absaugdüse D= 118 mm
0CA10-5003Absaugdüse 155 mm x 90 mm
0CA10-5001Absaugdüse D= 60 mm, Metal
0CA10-5004Absaugdüse plus, transparent, 230 x 85mm
0CA10-9006Düsenkupplung Omniflex mit Verpackung
3CA10-2003
Interface Kabel für EA1 und EA2
3CA10-2004
Stand-by Schalter EA1 und EA2
3CA10-9001
Tischhalterung für 0CA10-001
3CA10-9002
Tischhalterung für 0CA10-002
3CA10-9009
ERSA Rohrkupplung für Omniflex-Absaugarme
0CA10-2002
Verbindungsschlauch 2 m
PuG-Eigenmarke
3CA10-20PGFS
Stand-by Schalter EA1 und EA2
Fußschalter
3CA10-20PGFT
Stand-by Schalter EA1 und EA2
Fußschalter ohne Rastfunktion
3CA10-20PGSF
Stand-by Schalter EA1 und EA2
Fußschalter mit Rastfunktion
3CA10-20PGIFK3M
Interface Kabel für EA1 und EA2
3 Meter Kabellänge
